Capteur de pression numérique AMS 5915

ams 5812
AMS 5915

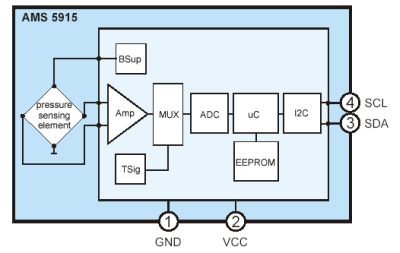

Schaltbild AMS 5915
Principe de fonctionnement des capteurs AMS 5915
DESCRIPTION

Les capteurs de pression de la série AMS 5915 sont des capteurs OEM de haute précision dotés d'une sortie numérique I2C. Chacun des capteurs est calibré et compensé en température de -25 à +85°C. Outre les informations relatives à la pression, le bus I²C permet également d'obtenir la température sous forme d'un mot de données de 15 bit au niveau de la sortie numérique. Leur grande précision de mesure ainsi que leur stabilité à long terme et à la dérive sont le résultat de l'utilisation de composants piézorésistifs d'excellente qualité combinés avec un circuit d'évaluation conforme à l'état de l'art réalisé sous forme CMOS-ASIC à signaux mixtes. Le substrat en céramique 15x15mm² avec son boîtier en céramique confère une grande stabilité mécanique à ce capteur de pression.

Les capteurs AMS 5915 sont livrés avec ses plots à souder en deux rangées (Dual-In-Line Package) à monter sur la carte imprimée, le raccordement de pression est réalisé sur les deux tubulures métalliques verticales.

AMS 5915 très basse pression différentielle et différentielle bidirectionnel:
0-5 et 0-10 ; ±5 et ±10bar

AMS 5915 basse pression différentielle / relative et différentielle bidirectionnel:
0-20, 0-50 et 0-100 mbar; ±20; ±50 et ±100mbar

AMS 5915 plage de pression standard différentielle / relative et différentielle bidirectionnelle:
0-200, 0-350, 0-1000 mbar; ±200; ±350 et ±1000mbar

AMS 5915 pression standard absolue/barométrique:
0-1000; 0-2000 et 700-1200mbar

Remarque: Les AMS 5915 peuvent être ajustés sur demande du client. Formes spéciales sur demande.
FEATURES
  • Plage de pression relative, absolue, différentielle et différentielle bidirectionelle
  • Haute précision pour une vaste portée de température de service
  • Interface bus I²C avec adressage individuel
  • Lecture de la température par le bus I²C
  • Processeur de signaux numérique CMOS
  • Digital output for pressure and temperature via I²C interface
  • High accuracy at RT
  • Small overall error within a temperature range of -25 ... 85°C
  • Supply voltage range 3.0…3.6V
  • Excellent long term stability
  • Small DIP package
  • Ready to use
  • RoHS compliant
APPLICATIONS
  • Mesure de débit de gaz et de la pression dynamique
  • Respirateur et équipement de pression medical
  • Chauffage, ventilation, climatisation (CVC)
  • Mesures barométriques
  • Pneumatique

DOWNLOAD

Pour plus d'informations sur les prix, délais de livraison et commande d'échantillons ou toutes questions techniques, veuillez contacter info@amsys.de.

Amsys reserves the right for changes concerning dimensions, technical data and other details without previous announcement.
